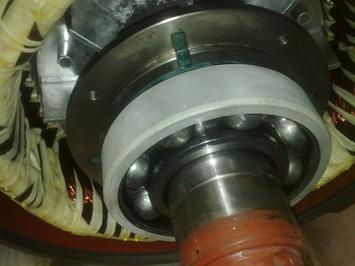

高壓電機(jī)軸承位磨損怎么修復(fù)？高壓電機(jī)在使用的時(shí)候總會(huì)遇到一些問(wèn)題，比方說(shuō)軸承位磨損，那么今天小編就來(lái)給大家講一下遇到這種問(wèn)題應(yīng)該怎么去修復(fù)。

1、傳動(dòng)軸(傳動(dòng)軸組成:軸管、伸縮套和萬(wàn)向節(jié))轉(zhuǎn)速在750-1500r/min，運(yùn)行溫度（temperature)在-20-100℃,且無(wú)法實(shí)現(xiàn)機(jī)械加工時(shí)，工裝修復(fù)是在線修復(fù)工藝中能保證同心度的最佳工藝。根據(jù)磨損部位情況加工單邊或雙邊（前軸肩/后軸肩）定位對(duì)開(kāi)工裝模具(稱號(hào):工業(yè)之母)，工裝采用厚壁鋼管或圓鋼制作，壁厚應(yīng)保證有足夠強(qiáng)度（strength)和剛度，確保不會(huì)產(chǎn)生變形；修復(fù)直徑尺寸公差在磨損部位原公差基礎(chǔ)上增加0.03-0.05mm，兩側(cè)要有連接螺孔、定位銷孔和排料槽，排料槽深度單邊1-1.5mm。

2、做好施工前的準(zhǔn)備工作，如工具、材料及需更換的備品備件。用乙炔槍烘烤（解釋:用火燥物烤東西)滲入磨損部位表面的油脂，至油脂碳(C)化。

3、用噴砂或電動(dòng)工具將修復(fù)部位打出金屬本色，用無(wú)水乙醇（酒精)徹底清洗干凈。確保表面干凈、干燥、粗糙、結(jié)實(shí)。

4、空試模具，巡查配合情況。 工裝空試無(wú)問(wèn)題后用無(wú)水乙醇（酒精)/二甲酮(Propanone)將工裝內(nèi)表面"擦拭(cleanse) "干凈后，涂刷SD7000脫模劑，避免不必要的粘結(jié)。

5、嚴(yán)格按體積比2：1比例調(diào)和SD7101H材料，反復(fù)攪拌至顏色均勻（jūn yún)一致，沒(méi)有色差(100克材料調(diào)和時(shí)間不少于3分鐘)。氣溫低時(shí)，要用碘鎢(wolfram)燈加熱材料，以便于調(diào)和。調(diào)和完的材料要在調(diào)和板上攤成薄片，并立即涂抹，以防過(guò)早固化。調(diào)和后的材料應(yīng)在工裝模具(稱號(hào):工業(yè)之母)安裝緊固到位20分鐘以內(nèi)完成，避免材料固化。

6、在修復(fù)部位表面及模具(稱號(hào):工業(yè)之母)內(nèi)壁涂抹材料，涂抹時(shí)先在修復(fù)部位表面薄薄涂抹一層材料，并反復(fù)刮壓，把材料壓進(jìn)表面上的每一個(gè)微孔，以確保粘接；材料厚度不得超出磨損尺寸的深度，避免受溫度及時(shí)間影響造成初固化而影響修復(fù)后的直徑尺寸。高壓電機(jī)指額定電壓在1000V以上的電動(dòng)機(jī)。常使用的是6000V和10000V電壓，由于國(guó)外的電網(wǎng)不同，也有3300V和6600V的電壓等級(jí)。高壓電機(jī)優(yōu)點(diǎn)是功率大，承受沖擊能力強(qiáng)；缺點(diǎn)是慣性大，啟動(dòng)和制動(dòng)都困難獲得最佳填充效果并確保有多余的材料被擠出。特別強(qiáng)調(diào)，修復(fù)材料不能涂抹到定位部位和擠壓到定位部位。環(huán)境溫度低于15℃時(shí)，可用碘鎢燈等加熱工具對(duì)修復(fù)部位進(jìn)行加熱，以保證涂抹材料時(shí)，表面溫度不低于15℃，以利于粘結(jié)。

7、固化。拆卸模具(稱號(hào):工業(yè)之母)；拆卸過(guò)程中注意不要用力敲擊，以免材料受損。從排料孔擠出的材料用鋸條、磨光機(jī)或銼刀、砂紙等工具去除，決不允許敲擊材料或用手掰。

8、如果達(dá)到最佳性能建議60-80℃環(huán)境下后固化至少2-4小時(shí)。高壓電機(jī)產(chǎn)生是由于電機(jī)功率與電壓和電流的乘積成正比，因此低壓電機(jī)功率增大到一定程度(如300KW/380V)電流受到導(dǎo)線的允許承受能力的限制就難以做大，或成本過(guò)高。需要通過(guò)提高電壓實(shí)現(xiàn)大功率輸出。注意不可用明火直接接觸材料，且加熱溫度（temperature)不得超過(guò)材料最高承受溫度，不要讓材料溫度與基材溫度相差太大，避免驟升驟降。

9、拆卸過(guò)程中注意不要用力敲擊，以免材料受損。從排料孔擠出的材料用鋸條、磨光機(jī)(用于進(jìn)行金屬表面打磨處理 )或銼刀、砂紙等工具去除，決不允許敲擊材料或用手掰。

10、安裝前要清洗定位套、軸承，并用無(wú)水乙醇（酒精)清洗修復(fù)后軸頭表面殘留的脫模劑。

以上就是小編給大家?guī)?lái)的高壓電機(jī)軸承位磨損怎么修復(fù)的方法，希望對(duì)遇到這種問(wèn)題的朋友們有所幫助。
