一、機械加工質量

加工精度是加工后實際幾何參數和理想幾何參數的程度。

影響加工精度和改進措施的因素很多，這里不再介紹。但我們必須正確理解公司設備的經濟加工精度。所謂設備經濟加工精度是指在正常生產條件下可以經濟地達到的公差水平

鉆IT710~13級，刨IT10~11級，銑IT8~11級，鏜IT7~11級，

車T7~11級，鉸T7~11級，磨T5~8級，研磨T5

1、外圓柱表面加工路線及所能達到的公差等級和表面粗糙度

粗車可達到的公差等級IT11級以下，表面粗糙度25~12.5

半精車可達到的公差等級IT7~8級，表面粗糙度6.3~3.2

精車可達到的公差等級IT6~7級，表面粗糙度1.6~0.8

磨削加工可達到的公差等級IT5級，表面粗糙度0.8~0.4

精磨加工可達到的公差等級IT2~5級，表面粗糙度0.4~0.2

2、鉆床加工孔能達到的公差等級和表面粗糙度（孔深不超過直徑的5倍）

一次鉆孔（孔徑≤80）可達到的公差等級IT12~13級，表面粗糙度12.5

鉆孔—擴孔可達到的公差等級IT11級，表面粗糙度6.3

鉆孔—擴孔—鉸孔可達到的公差等級IT8~7級，表面粗糙度1.6

3、車床加工孔能達到的公差等級和表面粗糙度（孔深不超過直徑的3倍）

一次鉆孔（孔徑≤80）可達到的公差等級IT12~13級，表面粗糙度12.5

鉆孔—擴孔—鉸孔可達到的公差等級IT8~7級，表面粗糙度1.6

4、螺紋加工經濟精度

用板牙加工處螺紋可達到的公差等級6H~8H級，用絲錐攻內螺紋可達到的公差等級4H~7H級，車外螺紋可達到的公差等級4H~6H級，內螺紋可達到的公差等級5H~6H級

5、在各種機床上加工形狀、位置公差平均經濟精度

臥車 圓度0.01(直徑≤400)、0.015(400＜直徑≤800)，平面度0.02/φ300

磨車 圓度0.003(直徑≤200)、0.015(400＜直徑≤800)

二、螺紋類別

第一、螺紋的種類：

1、普通螺紋MM20×2-6H

表示公稱直徑為8mm，螺距為2細牙內螺紋，精度等級為6級（內螺紋精度等級用大寫H表示，6級為默認精度等級）

2、梯形螺紋（Tr 40×7-7h）

3、鋸齒形螺紋（B40×7-LH-7A）（LH表示左螺紋）

4、55°密封管螺紋：分為圓錐內螺紋（RC）與圓錐外螺紋連接（R2），和圓柱內螺紋（Rp/）與圓柱外螺紋連接（/R1）兩種

5、55°非密封管螺紋：外螺紋（G11/2 A）、內螺紋（G11/2）

6、60°密封管螺紋：內螺紋有圓錐內螺紋和圓柱內螺紋兩種，外螺紋僅有圓錐外螺紋一種；

NPT6表示尺寸代號為6的圓錐內螺紋或圓錐外螺紋

NPSC3/4表示尺寸代號為3/4的圓柱內螺紋

7、米制管螺紋（60°）一般密封米制圓錐管螺紋用ZM表示，如ZM10；

一般密封米制圓柱管螺紋用M表示，必須在標注后面加注標準代號

GB/T1415-1992，中間用·隔開。如M10·GB/T1415-1992

8、英制惠式螺紋。

三、幾種典型產品加工工藝

第一、車薄壁件的裝夾方法

1、增加實心工藝凸臺，加工后再去掉工藝凸臺

2、脹心軸裝夾工件；

3、軸向裝夾工件；

4、開口套筒裝夾工件；

5、軟卡爪裝夾，改裝扇形三爪裝夾工件，增加三爪接觸面積。

第二、細長軸類零件的加工方法

當產品直徑與長度比大于1：20時，一般需采取特殊工藝方法進行加工，如采用跟刀架加工，無跟刀架時可用中心架+輔助套筒加工。

第三、深孔加工方法

當鉆孔直徑與深度比大于1：5時，一般易斷鉆頭，或內孔刀剛性不夠，也需采取特殊工藝或刀具進行加工，當鉆孔直徑與深度比大于1：3時就要及時退屑并注意及時加注冷卻液。

1、直徑與直徑與深度比大于1：3的加長螺孔攻絲時，特別是加長盲孔攻絲時，就必須采購加長絲錐攻絲，同時須先用頭攻絲必須充分考慮。

2、非公制螺紋加工時，必須預先訂購特殊絲錐及螺紋環塞規，非則會影響生產進度和產品質量。



3、平面度、垂直度等形位公差，超出一般機床經濟加工精度產品，核價時也必須充分考慮。如三菱油箱的平面加工。最后必須在鏜床使用磨頭磨削加工。

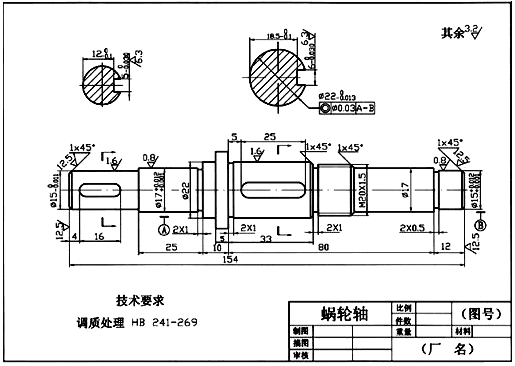

四、機械識圖知識

1、主視圖：由前向后投影所得的視圖；

2、俯視圖：由上向下投影所得的視圖；

3、左視圖：由左向右投影所得的視圖；

4、右視圖：由右向左投影所得的視圖；

5、仰視圖：由下向上投影所得的視圖；

6、后視圖：由后向前投影所得的視圖；

通常我們所指三視圖是指主視圖、俯視圖、左視圖，三視圖可以全面地揭示各視圖之間對應關系和投影規律。三視圖投影規律遵循“長對稱”、“寬相等”、“高平齊”原則。

7、剖視圖：假想用剖切面剖開機件，將處在觀察者和剖切面之間部分移去，而將其余部分向投影面投影所行的圖形。它分為全剖、半剖和局部剖三類。

五、極限與配合、形狀和位置公差、表面粗糙度

1、極限與配合

基準軸 在基軸制配合中選作基準的軸。即上偏差為零的軸

基準孔 在基孔制配合中選作基準的軸。即下偏差為零的孔

基本尺寸 通過它應用上下偏差可算出極限尺寸的尺寸。

實際尺寸 通過測量獲得的尺寸

最大極限尺寸 允許的最大尺寸

最小極限尺寸 允許的最小尺寸

上偏差 最大極限尺寸減去基本尺寸所得代數差

下偏差 最小極限尺寸減去基本尺寸所得代數差

尺寸公差（簡稱公差）最大極限尺寸減去最小極限尺寸之差或上偏差減去下偏差之差如：50+0.3 - 0.3基本尺寸是50，最大極限尺寸是50.3, 最小極限尺寸是49.7，上偏差是0.3，下偏差是-0.3，尺寸公差是0.6二）未注線性尺寸公差尺寸的極限偏差

公差等級 尺 寸 分 段

0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000

F(精密級) ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3

M(中等級) ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8

C(粗糙級) ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2

V(最粗級) —— ±0.5 ±1 ±1.5 ±2.5 ±4

注意:線型尺寸未注公差，是按-1/2IT~1/2IT；

而孔系尺寸未注公差按0~+1IT；軸系尺寸未注公差按按-1IT~0

如:φ50孔未注公差按m級應為50+0.6 0,而長度尺寸50未注公差應為50+0.3 - 0.3
